商城系统数据流图怎么画？从需求到DFD分层建模步骤

在做商城系统需求分析与系统设计时，数据流图能把业务流程和数据流转画得一目了然。围绕用户、订单、商品、支付等核心流程，通过DFD做分层建模，既能支撑需求规格说明书写作，也便于项目评审展示。掌握一套可复用的建模步骤，比死记符号更关键，下面以典型商城系统为例拆解完整方法。

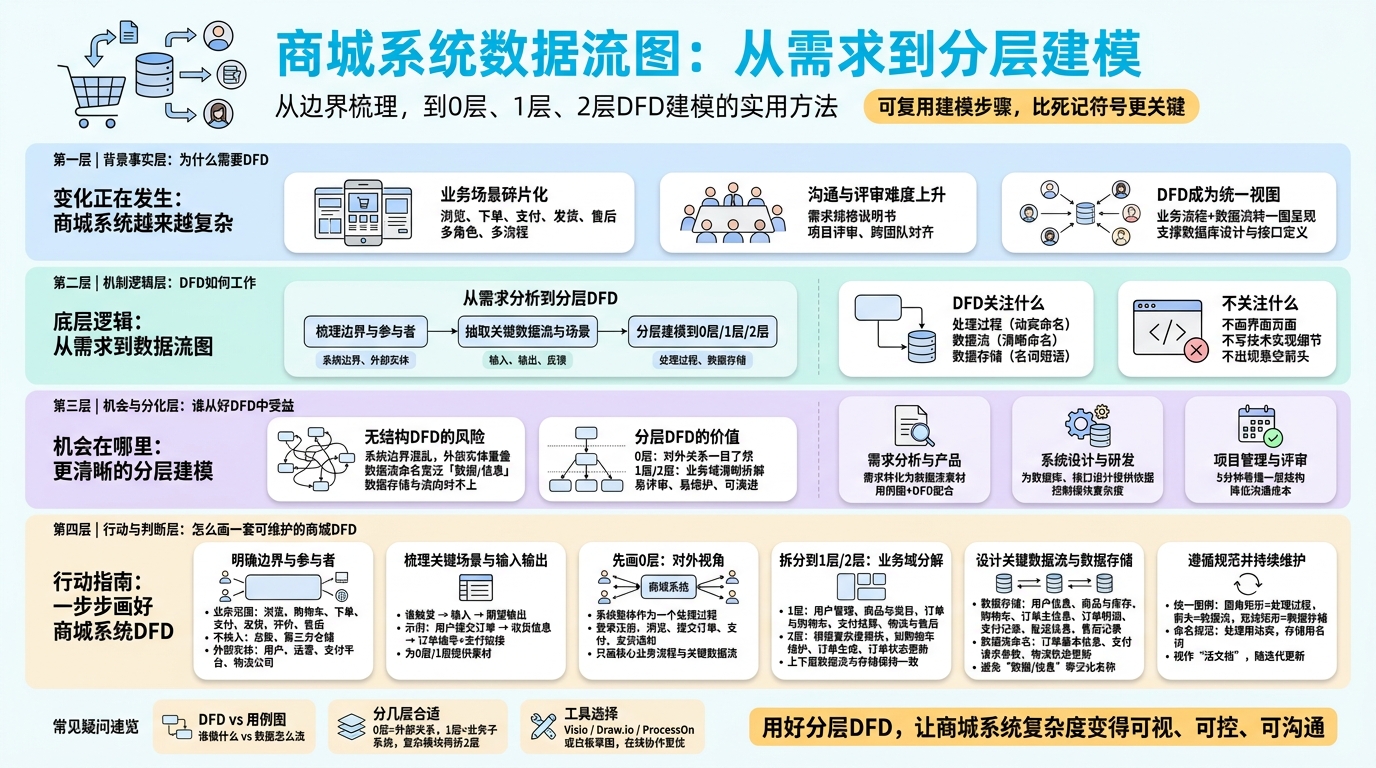

开画前要做什么？先理清边界与参与者

绘制商城系统数据流图前，最容易被忽略的是系统边界。建议先列出系统要覆盖的业务范围：浏览商品、购物车、下单、支付、发货、评价、售后等，并明确不纳入的外围模块，例如财务总账或第三方仓储。边界划清后，DFD中的外部实体才不会混乱，避免用户、运营、第三方支付、物流公司等身份交叉不清。

参与者梳理清楚后，要整理关键业务场景和输入输出。可以用简单表格记录：谁触发操作、输入什么数据、期望得到什么反馈，比如“用户提交订单 → 输入收货信息 → 得到订单编号和支付链接”。这一步实际上就是把需求分析转化为数据流建模素材，后续画0层和1层数据流图会顺畅很多。

顶层DFD怎么画？商城系统0层图思路

在0层数据流图中，只需要展示商城系统与外部之间的主要数据交换，避免陷入内部细节。典型外部实体包括：注册用户、游客用户、运营人员、第三方支付平台、物流服务商等。系统内部在0层通常只画成一个“商城系统”处理框，重点表现登录注册、浏览商品、提交订单、支付结果通知等数据流。

画0层DFD时可以先从“下单支付”主链路入手，以时间顺序串起用户浏览、加入购物车、提交订单、支付、平台回调、发货通知这条主线，再补充注册登录、个人中心、售后申请等数据流。保证0层图只体现核心业务流程和关键数据流向，供非技术干系人也能快速理解整体业务结构。

如何分层建模？从0层拆分到1层、2层

当0层图确定后，就可以开始做分层建模，把“商城系统”拆分为若干子处理过程。典型1层划分方式是按业务域分：用户管理、商品与类目管理、订单与购物车、支付结算、物流与售后等。每个子过程内部再细化输入输出数据流和数据存储，例如“用户信息库”“订单库”“商品库”等。

在1层之上，有些复杂模块还需要继续拆到2层。是否需要2层，一般看该模块内部步骤是否多且逻辑复杂。例如“订单与购物车”可以再拆成“购物车维护”“订单生成”“订单状态更新”等过程。分层建模的原则是逐层细化又保持一致性，上层出现的数据流和存储，下层不能凭空消失或新增无来源的数据流。

商城场景下，关键数据流和数据存储如何设计

在商城系统DFD中，数据存储节点往往对应后续数据库或表的设计思路。核心数据存储通常包括：用户信息、商品与库存、购物车、订单主信息、订单明细、支付记录、配送信息、售后记录等。在DFD中先不纠结具体字段，而是关注这些数据块之间的流转关系，例如订单与库存是否同步更新、退款与支付记录如何关联。

关键数据流要尽量命名清晰、粒度适中，例如“订单基本信息”“支付请求参数”“物流轨迹更新”等，避免用“数据”“信息”这种过泛名称。可以参考需求规格说明书中的字段分组，把多个字段打包成一个语义清晰的数据流。命名清楚的数据流能帮助评审人员快速理解业务风险点和系统耦合点。

绘制DFD时有哪些规范与常见错误

在绘制过程中，建议统一采用一种符号与命名规范并在文档中说明，例如处理过程用圆角矩形，数据流箭头单向，数据存储用双线矩形等。处理过程名称使用动宾结构，如“生成订单”“更新库存”，数据存储用名词短语。保持一份“图例说明”能让阅读者在不同层级DFD之间快速切换。

常见错误包括：把界面页面当成处理过程画进DFD，或者把技术实现细节写进处理名，例如“调用XX接口”。DFD关注的是业务逻辑和数据流向，而不是界面或代码结构。还有一种错误是数据流缺少来源或去向，出现“悬空箭头”。绘制完成后可以自查：每条数据流是否有明确的生产者与消费者，每个数据存储是否有读写路径。

常见问题

商城系统的DFD和用例图有什么区别

用例图更关注“谁做了什么”，强调参与者与系统功能的关系，适合给业务方沟通功能范围。数据流图则关注“数据如何在系统内外流转”，强调处理过程和数据存储。在商城系统中，两者通常配合使用：先通过用例图圈定功能，再用DFD细化数据输入输出与内部处理，为数据库设计和接口定义提供依据。

商城系统的DFD分几层比较合适

多数电商或商城项目中，0层用来描述系统与外部实体的整体关系，1层细化到各业务子系统即可。当某个模块如交易结算、促销引擎特别复杂时，会再拆到2层。层数不是越多越好，关键是保证每层的复杂度控制在可读范围，让团队成员可以在5分钟内弄清该层结构，而不需要频繁在图中来回跳转。

需求变更多时，DFD要怎么维护

当商城系统迭代频繁时，推荐把DFD视作“活文档”，每次功能迭代在需求评审前同步更新。可以先在草稿上标出新增或变更的数据流和处理，例如新增“优惠券核销”“拼团订单”等过程。等需求稳定后再整理为正式版本，挂到需求规格说明书或设计文档中，避免图与实现长期不一致导致后续人员误解。

画DFD一定要用专业工具吗

工具不是关键，清晰表达数据流向和层次结构才是重点。常见做法是使用Visio、Draw.io、ProcessOn等绘图工具，配合版本控制保存修改记录。对课程作业或小型项目，也可以使用白板或纸笔先画草稿。在团队协作环境中，更推荐使用支持在线协作的绘图工具，方便在评审会上边讨论边调整DFD结构。
